到2050年實現零排放的全球目標，正在推動著復合材料壓力容器的快速增長。

復合材料的壓力容器

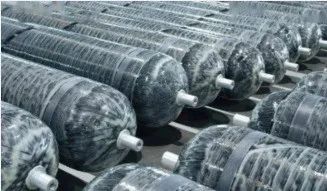

高壓氣體儲存容器是先進復合材料尤其是纖維纏繞碳纖維復合材料的最大且增長最快的市場之一。雖然它們可被用于自給式呼吸裝置以及為航空航天器提供氧氣和氣體儲存，但主要的終端市場卻是對液化丙烷氣（LPG）、壓縮天然氣（CNG）、可再生天然氣（RNG）以及氫氣（H2）的儲存。雖然LPG氣罐可用于汽車，但發展中國家的烹飪和取暖市場對它的需求也在不斷增長。

壓縮天然氣（CNG）、可再生天然氣（RNG）和氫氣（H2）等燃料系統已越來越多地被用于轎車、公共汽車、貨車和其他車輛中，或者也用于被稱作“移動管道”的補給加氣站或工業場所的大宗運輸中。在車輛應用中，這些燃料儲罐是實現減排或取代汽油、柴油和噴射燃料的清潔零排放動力系統的重要組成部分。這些動力系統還為電池驅動的汽車提供一種免充電選項，所需的加氣基礎設施和加氣時間與添加石化燃料類似。

何謂V型壓力容器？

截止目前，設計用于高壓下儲存液體和氣體的壓力容器和儲罐的發展經歷了四個不同的階段：全金屬儲罐（I型）、復合材料纏繞金屬儲罐（II型）、碳纖維增強塑料（CFRP）纏繞金屬內膽儲罐（III型）和碳纖維增強塑料（CFRP）纏繞塑料內膽儲罐（IV型）。而壓力容器的第五個階段——全復合材料的無內膽儲罐（V型），是指不含任何內膽、完全采用復合材料加工而成的壓力容器，長期以來V型壓力容器一直被認為是壓力容器行業產品和技術的制高點。

國外全碳纖維復合材料V型壓力容器的關鍵技術

1、CTD公司研發出V型高壓儲氣瓶

2020年年初，位于美國科羅拉多州拉斐特的復合材料技術開發公司（Composites Technology Development Inc，CTD）與美國空軍研究實驗室、德克薩斯大學合作，成功地設計、測試并制造了第一臺商用、全CFRP無襯里的壓力容器，并將其安裝在FASTRAC 1衛星上，1.9L儲罐的直徑約為6英寸（152毫米），直徑為7至8英寸（長度為178至203毫米），重量?jī)H為0.44磅（0.2千克）。

復合材料中的碳纖維采用了美國東麗復合材料公司（Toray Composite Materials America，Inc.）提供的T700級碳纖維進行細絲纏繞，并采用CTD專有的KIBOKO增韌環氧樹脂潤濕。它的工作壓力為200 psi，極限壓力為1,000 psi，破裂壓力為2,000至2500 psi。該罐用于存儲氬氣，作為衛星微放電等離子推進器的組成部分。與傳統的IV型瓶相比，CTD公司的全CFRP無里襯儲氣瓶重量將輕15％至20％，這對于航空航天工業中具有顯著的性能優勢，因?yàn)樵撔袠I(yè)對有效載荷重量極其敏感。但是，輕量化并非V型壓力容器的唯一優勢，CTD公司研究表明，V型壓力容器全面投入生產后，其制造成本將降低，最明顯的原因是它消除了內襯材料和襯套制造成本。

CTD公司對V型壓力容器大批量應用的期望在于三個主要技術領域的創新：材料、設計和工具。使用單一材料制造儲罐意味著需要開發一種層壓系統，該系統不僅可以在壓力下提供足夠的結構強度，而且至關重要的是還要形成阻隔層，防止氣體、燃料和其他物質的滲透。公司介紹說其KIBOKO增韌樹脂系列（主要基于環氧樹脂）是CTD成功開發出V型壓力容器的關鍵。

2、ICT公司研發出V型高壓低溫儲罐

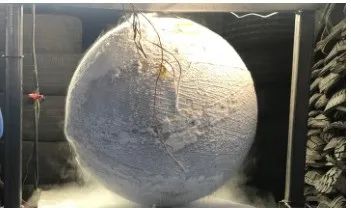

2020年4月，位于美國俄克拉荷馬州塔爾薩市的Infinite Composites Technologies（ICT）公司宣布，其成功研制出球形、無襯里、全復合材料低溫冷凍儲罐，該儲罐主要是一種用于將低溫推進劑儲存在火箭動力運載火箭上的壓力容器。用于太空旅行的運載火箭需要儲存大量燃料，典型的火箭推進劑（如氧氣、氫氣和氮?dú)猓┛梢栽谑覝叵乱詺怏w形式存儲，但是由于氣體的密度相對較低，因此為太空發射而存儲足夠的氣體推進劑將需要非常大的儲罐，這增加了航天器的重量并限制了飛行器的重量。但是在理想情況下，這些推進劑可以更高密度的液體形式存儲，從而可以使用較小的容器來存儲它們，但是許多常見的推進劑必須冷卻至超冷溫度，通常指溫度低于-150°C時會以液體形式存在。

用于低溫燃料如液氮、液氧儲存的全復合材料設計往往會引起層壓板中微裂紋等難題。當復合材料層壓板面臨極端溫度時，每層之間的熱膨脹系數差異會導致破裂和泄漏。許多樹脂系統在低溫下也會變脆，從而加劇了這一問題。ICT公司于2018年向美國國家航空航天局（NASA）推出了低溫冷凍箱的概念，后來開始了一項快速開發項目——復合式低溫冷凍箱，用于月球著陸器演示飛行器。ICT公司將V型高壓冷凍儲罐研制的核心技術歸結為材料，ICT公司的CryoSphere儲罐采用了日本東麗公司T800碳纖維和環氧樹脂制成，并通過纏繞絲線制成，在室溫下固化，然后在ICT塔爾薩工廠的工業烘箱中進行后固化。

為了解決微裂紋難題，ICT開始對經過化學增韌的專有環氧樹脂基體中不同濃度的幾種類型添加劑進行迭代測試。在此過程中，研究小組發現了兩種添加劑的組合，當再次對儲罐進行測試時，它們可以使設計滿足熱要求，其中之一添加劑是石墨烯。

在低溫下，樹脂會變脆并開始斷裂，隨著向纖維施加壓力，它們開始彼此滑動并破壞它們之間的化學鍵。石墨烯薄片充當纖維層之間的機械增強物，減少了移動和斷裂的可能性。此外，基體還摻入了其他專有添加劑，使層壓板在低溫下更具延展性，并在層壓板中產生了更多的絕緣性能。ICT公司于2020年2月將其中5個CryoSphere儲罐交付給了NASA，最初計劃于2020年8月向ISS發射，但推遲到11月，預計在CryoSpheres運送到ISS后，將其放置在氣象站的外部，并對其進行了大約六個月的研究，并安裝了輻射傳感器，在繞地球旋轉并直接暴露于太陽的情況下，測試材料在暴露于熱和輻射時的耐久性。

3、三大公司合力開發可回收碳纖維復材料壓力容器

2020年，美國SteelheadComposites公司聯合Vartega公司和Michelman公司合作開發出了全球首個采用回收的連續碳纖維束纏繞成型的復合材料壓力容器(COPV)。

SteelheadComposites公司僅采用Vartega公司提供的回收連續碳纖維絲束制作了一款I(lǐng)II型壓力氣瓶。所涉及的回收碳纖維采用Vartega公司的專有回收技術回收，并由Michelman公司進行上漿處理。此次合作是全球首次采用常規復合材料成型工藝對廢棄的連續碳纖維預浸絲束進行回收、再利用。與目前通常作為短切碳纖維、填料等次級產品使用的普通回收碳纖維相比，該技術為未來連續碳纖維束技術的開發樹立了榜樣，具有里程碑意義。

Vartega公司工程技術副總裁SeanKline稱：“該項目既是回收碳纖維在終端產品應用中的典型示范，又是對企業聯合技術攻關合作模式的最佳詮釋。Michelman公司和Steelhead公司的技術實力不可估量，我公司對未來合作的進一步深入和優化激動不已。”Vartega公司總裁AndrewMaxey表示：“該項目在短短幾個月的時間內將壓力容器從概念變?yōu)閷?shí)體產品。我為團隊中每一位辛勤工作的技術人員感到驕傲。我們將借此東風，做強做大，并在不遠的將來將該回收技術進一步放大，來生產大型纏繞氣瓶產品?！?/span>

SteelheadComposites公司產品開發部專家JakeSchrader表示：“Vartega提供的回收碳纖維與Michelman的上漿劑匹配，工藝性能良好，如同預浸前的碳纖維用于傳統濕法纏繞工藝一樣，完全沒有磨損或開裂問題。簡直跟剛從制造商手中獲得的嶄新碳纖維絲束一樣?！?/span>

來源：復合材料體驗館
